폴리 염화비닐 지수판 KS M 3805 품질 규격 및 용도

 폴리 염화비닐 지수판 개요

연질 염화 비닐 지수판 의 명칭으로 KS인증이 제정 되었다가 폴리 염화 비닐 지수판 으로 명칭이 변경 되었으며, 콘크리트 시공 이음부에 설치되는 방수 보완 자재로서 바닥 콘크리트와 벽체 콘크리트에 각각 1/2씩 매립 되어 누수를 막아주는 제품으로 일반적으로 PVC 지수판 이라고 부른다.

수팽창 고무 지수재와 사용하는 목적은 동일하지만, 폴리 염화비닐 지수판은 지수재에 비해서 지수 성능이 뛰어나다.

그 이유는 지수판 표면에는 길이 방향으로 작은 돌기가 여러 줄 형성 되어 있고, 이는 지수판의 중앙부로 부터 유입되는 누수를 돌기를 따라서 물이 옆으로 흐르도록 유도하여 물이 돌기를 타고 넘기 어렵게 만들어 투수 경로를 길게 함으로써 누수를 차단 하기 때문이다.

지수판의 종류

폴리염화 비닐 지수판:

도로공사, 하수처리장, 일반 토목 구조물에 많이 사용되며 중앙 밸브형, 특수형, 평판형 지수판이 제작되고 있으며 일반적인 토목 현장에서 가장 많이 사용되고 있다.

바닥용 지수판 & 터널용 지수판:

폴리 염화비닐 지수판과 재질은 동일하고 아파트 현장 바닥 슬라브 타설시 사용되는 자재로 신축 이음용과 시공 이음용이 있으며, 지수판의 한면에만 돌출되는 형태이고, 지수판의 뒷면은 아무런 무늬가 없어 벽면이나 바닥에 부착하는 형태로 시공 된다.

복합지수판:

폴리 염화비닐 지수판과 재질은 동일하고 형태 또한 중앙밸브형 폴리염화 비닐 지수판과 비슷한 형상으로 다른점이 있다면 2중 압출을 통해서 지수판 + 지수재 부착 형태로 제작되며, 현장 도면에 해당 제품의 규격으로 설계가 적용 되어 있을 경우 사용한다.

ECB복합지수판:

P.E 소재를 이용하여 압출 생산하는 제품으로 2중 압출을 통해서 돌기의 특정 부분에 지수재를 부착 제작하며, 주로 터널 라이닝 시공시 방수용으로 터널 내벽을 EVA방수쉬트로 전체 부착을 하는데 방수쉬트에 부착하여 설치하는 지수판으로 두께가 얇고 가볍다.

폴리 염화비닐 지수판의 모양

평면형 평판(FF)

지수판 중앙에 신축용 밸브가 없고 평면 부분이 돌기가 없음

평면형 주름판(FC)

지수판 중앙에 신축용 밸브가 없고 투수경로를 길게 하기 위한 작은 돌기가 앞면과 뒷면에 형성 되어 있음

중앙밸브형 평판(CF)

중앙에 신축용 배브가 있으며, 평판 부분에는 돌기가 없는 평면 형태

중앙밸브형 주름판(CC)

중앙에 신축용 밸브가 있고 앞면,뒷면에 작은 돌기가 있으며, 가장 많이 사용하는 제품

CC

시공 이음부에는 평판형(FF) 지수판을 사용해야 하지만 중앙 밸브형 을 시공이음과 신축이음에 공통적으로 많이 시공 한다.

언컷트형 주름판(UC)

중앙 밸브가 반달 형태이며 하단부는 뚫려 있으며, 앞면,뒷면에 작은 돌기가 형성 되어 있음

특수형(S)

중앙 밸브가 반달 형태이며, 하단부는 막혀있는 형태로 주로 신축력이 많이 필요한 댐이나 터널의 개착부, 철도현장등에서 사용하고 있다.

S

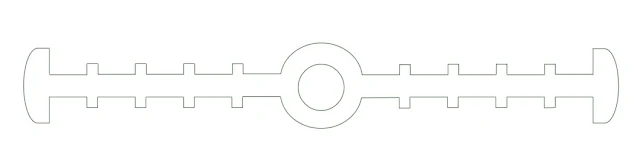

염화비닐 지수판 중에서 가장 많이 사용되는 중앙 밸브형과 특수형 지수판의 그림을 첨부 하였으며, 특수형의 경우는 하단 부분이 얇게 제작되어 있어서 신축력이 큰 구조물에 설치시 하단 부위가 찢어지면서 신축력 크게 발생하는 구조로서 땜과 같은 큰 구조물에서 많이 사용되고 있다.

폴리 염화비닐 지수판의 규격

100 x 5t(CC)

150 x 5t(CC)

200 x 5t(CC)

230 x 5t(CC)

230 x 9.5t(CC)

300 x 9t(S)

색상:

백색 , 청색, 그린 등 제조사 마다 색상이 다르며, 품질의 차이는 없다.

폴리염화 비닐 지수판 품질규격 KS M 3805

KS제품의 품질 규격은 다른 포스팅에서 언급한 바와 같이 "KS열람" 을 검색하게 되면 KS 규격을 열람할 수 있는데 나라표준인증 사이트에서 KSM3805 연속하여 입력하면 해당 규격에 대한 열람이 가능하다.

지수판의 치수 허용기준:

제품의 폭    ±3%

제품의 두께 ±10%

제품의 길이 ±3%



일반적으로 많이 사용되는 20x5t  20m 제품의 경우 1롤 무게가 약 30kg정도 되기 때문에 보통 10~30m 이내로 제품의 길이를 제안하고 있다.

지수판의 물리적 스펙:

지수판의 시험 항목은 많은 편이며, 외관의 상태 체크 항목도 있지만 생략 된 듯하다.

KS 규격이 설정된 의미는 최소 이 정도 물성은 갖추어야 한다고 명시한 만큼 상기 품질 규격의 성능 이상으로 제작된 제품을 사용해야 한다.

상기 시험 항목 중 유연 온도의 시험은 에탄올이 들어 있는 용기에 드라이 아이스를 넣은 후 -50℃ 로 낮춘 후에 지수판 시료를 상단과 하단의 척에 고정하고 시료를 에탄올 용기에 넣고 일정 시간 후 시료를 비틀었을때 깨지거나 찢어 지는지 시험하는 대단히 가혹한 시험으로 알고 있으며, 지수판은 가성비가 비교적 좋은 방수 보완 자재이다.

폴리염화 비닐 지수판 설치 방법

지수판은 바닥 콘크리트를 타설 하기전에 설치해야 하며, 타설 후에 바닥 콘크리트에 지수판 절반이 매립 되도록 레벨을 맞추어 고정 해야 하며 지수판의 고정 방법은 시공 부위 및 현장 여건에 따라 약간 다를 수 있다.

지수판 클립 사용 고정:

지수판 날개에 구멍이 나면 방수 보완 효과가 떨어질 것을 우려하여 지수판 클립을 지수판의 가장 자리 날개 에 끼운 후 클립 구멍에 결속선을 연결하여 철근에 고정하는 경우가 있는데 이는 중앙밸브 부분에서 누수가 시작되고 투수 경로가 길기 때문에 날개 부분까지 누수가 진행되기가 힘들기도 하지만 물이 날개 끝 부분 까지 도달 했다면, 이는 지수판 문제가 아닌 시공상의 하자로 인한 문제로 클립의 사용이 큰 의미가 없다.

지수판 자체에 드릴링 구멍을 이용하여 고정:

지수판의 날개 끝 부분은 앙카 역할을 하도록 뭉툭한 부분이 있는데, 이 부분의 바로 앞 공간에 공장에서 일정 간격으로 5mm정도의 구멍을 뚫어서 제작하는데, 이 구멍을 이용하여 결속선 으로 고정하여 시공하면 지수판의 텐션을 조정하기가 수월하다.

폴리 염화비닐 지수판 연결

지수판은 약 20M 단위로 생산이 되기 때문에 이음새가 발생하는데 지수판의 연결은 용접 2가지, 이음캡 사용 1가지로 모두 3가지 방법이 있다.

지수판 이음캡 사용:

고무 프레스로 제작되며 포켓 형태로 되어 있어서 지수판을 끼워 넣을 수 있으며 중간은 막혀있는 형태로 지수판을 앞과 뒤에서 끝까지 밀어 넣고 실리콘으로 마감하기 때문에 별도의 리드선 설치나 전기 연결이 불 필요하여 제일 많이 사용하고 있다.

PVC용접봉과 열풍기 사용:

빨대 형태의 기다란 PVC용접봉과 헤어 드라이기 처럼 생긴 입구가 좁은 산업용 열풍기를 이용해서 용접 하고자 하는 지수판의 이음새가 벌어지지 않도록 밀착 시키고, 열풍기로 지수판 조인트 와 용접봉에 동시에 열을 가하면서 용접 하면 된다.

열 조절을 잘 못하면 지수판 표면이 까맣게 타거나 용접이 잘 되지 않아서 여러번에 걸쳐서 용접 해야 하지만 조금만 연습하면 숙련도가 향상 된다.

열 융착기 이용 지수판 열 융착:

열 융착기는 상기 사진 우측과 같이 사각 형태의 열판으로 이루어져 있고 온도는 250℃정도 세팅한 후 10~20분 정도 예열한 후 지수판의 용접 부위를 열판의 양쪽에 동시에 밀착 시키면 지수판 단면이 치즈가 철판 위에서 녹는 것처럼 뭉게지며, 충분히 녹았다고 판단될 때 열 융착기를 제거하고 지수판 끼리 밀착을 시킨 후 냉각이 될 때까지 기다리면, 제 살끼리 용접 이라서 튼튼하게 용접이 가능하다.

주의사항:

열 융착 이나 PVC 용접봉을 이용하여 지수판을 가열 할때 발생하는 힌색 연기는 다이옥신과 같은 발암 물질이 발생하기 때문에 통풍이 되지 않는 곳에서는 작업을 해서는 않 되며, 흡입하지 않도록 주의 해야 한다.

열 융착이나 PVC 용접봉 이용하여 용접 할때에는 유로폼 등을 바닥에 깔고 아주 평평한 작업 환경에서 용접 작업을 해야 정밀하게 용접이 가능하다.

지수판 설치 방법

1. 바닥 콘크리트와 벽체 콘크리트가 수직으로 만나는 부분에 지수판의 중앙 밸브가 위치하도록 높이를 설정 한다.

2. 설정된 높이에 맞추어 지수판 가장 자리에 있는 구멍에 결속선을 이용하여 지수판을 고정하면 되는데 지수판이 반듯하게 펴질 수 있도록 텐션을 유지해야 한다.

3. 연결 부위는 컷터칼로 일직선 재단을 해야 용접 및 연결이 용이 하다.

4. 지수판 의 연결은 지수판 이음캡 또는 용접 방법을 선택하여 연결 한다.

지수판 설치 선택 및 설치 Tip

KS제품은 인증 마크 및 생산자 정보가 제품 자체에 인쇄되어 제작되기 때문에 반드시 KS제품을 구매하여 사용 하여야 한다. 모양은 똑같지만 비KS 제품은 인장 강도 및 유연성 성능이 떨어지는 제품으로 시공 후 찢어짐 및 파손에 의한 누수의 원인이 될 수 있다.

제품은 컷터칼로 재단이 편리하기 때문에 지수판 끼리의 용접시 용접면을 일직선 재단해야 정밀한 용접이 가능하다.

지수판은 1/2씩 바닥면과 벽체에 매립 되어야 성능을 발휘함으로 지수판의 중앙 밸브 부분이 바닥 및 벽체 콘크리트가 수직으로 만나는 부분에 위치 하도록 고정 해야 한다.
